ArchiCAD 根切のモデルを作る

仮設計画モデルの一つとして、根切りを作ってみましょう。

根切りをする範囲の地盤をくり抜いて、その数量も出してみましょう。

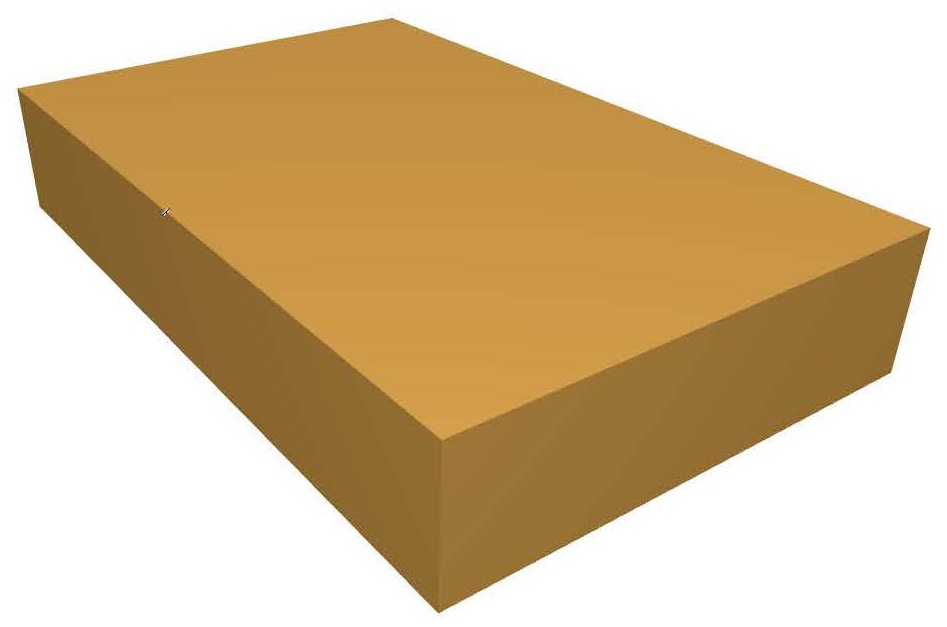

地盤となる部分をスラブで作ります。

根切りの範囲をスラブで作ります。

 レイヤーも「根切り」にしておきます。

スラブ厚さを「1000」

根切りに法面があるときは辺角度を法面の角度にします。

メニューの「デザイン」から「ソリッド編集」を選択します。

地盤の部分を選択して「ターゲット要素を取得」をクリックします。

 次に根切りの部分を選択して「オペレータ要素を取得」をクリックして、「実行」をクリックします。

根切りのレイヤーを非表示にすると地盤がくり抜かれた形になります。

断面にするとこんな感じです。

次に一覧表で掘削量を出してみましょう。

「一覧表」のところで右クリックして「新規一覧表」を選択します。

名前を「掘削量」にします。

要素タイプをスラブにします。

「追加」を選択して「レイヤー」「根切り」を追加します。

一覧表フィールドに「体積」を追加します。

一覧表で根切りの掘削量が表示されます。

by shoichi.I
