集計表の列ごとにフォントサイズを変える方法です。
全体の外観については、集計表プロパティより変更できますが、
個別に変更したい場合は、列を選択して外観のフォントをクリックします。
列を選択して右クリックでもOKです。
フォントを編集を選択すると、サイズの他にもフォントや色なども変更することができます。

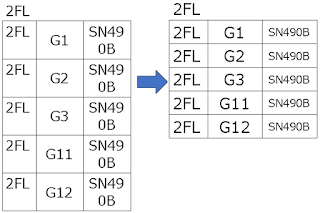

レイアウト的に同じ幅の列にしたいけど、文字数が多くて入りきらないといった場合には、
フォントサイズを個別に変えると良いと思います。
また、行の間隔を調整したいときも、使用していない空白のパラメータを表示させ、
その行のフォントサイズを調整することで行間を広くすることができます。
ひな形に合わせて集計表を調整したいときなどにも、活用できるのではないでしょうか。
元の設定に戻したいときは、同様に列を右クリックして優先をリセットすればOKです。
TM
集計表で図面リストが見やすいように種類ごとにまとめたいときの方法です。
まずシートにひも付ける「シートグループ番号」というパラメータを作成しておきます。
次に図面種類ごとに番号を入れておきます。
例えば、仕様書・・・0
伏図・・・1
軸組図・・・2
というような感じです。
集計表の並び順をシートグループ番号とすると、図面種類順に並べることができ、
空白行にチェックを入れておくとシートグループ毎に空欄を入れることができます。
設計図の図面リストとして使用するときも多少は見やすくなるのではないでしょうか。
またまた基本設計の図面をみているとこんな所が
図面の一部ですが
⇩
梁があるんですが取り合っている箇所は“”柱“”はなくEW（壁厚350ｍｍ）の壁なんです！
疑問に思い、構造設計に確認すると・・・
こんな資料が
⇩
定着するのに“”375ｍｍ“”必要だから“”NG“” 柱が必要との事でした。
でもEWの壁厚375ｍｍ以上だったらＯＫ？？？
まぁ結局は、意匠設計の記入漏れとの事だそうです。
Ｔ.Ａ
基本設計時の図面を見ていて耐力壁の部分にこんな大きいが開口空いていて
大丈夫かなぁ？？？ 結構大きく空いているんですよねぇ
⇩
ちょっと調べてみました。計算式は
⇩
赤の範囲を開口とみなして計算するので
⇩
・・・全然足りませんでした⤵
結局、建具：AGは他の余裕がありそうな壁に移動することにしました。
そんな複雑な計算ではないので
ちょっと開口大きそうだなぁと思ったら計算して確認してみた方がいいなっと。
T.A
なんとなくライブラリ内をみていたらいつのまにか“”車両軌跡“”があるではないですか。
名前は“”回転半径曲線“”だそうです。
こんな感じの
⇩
ちょっといつも見ている奇跡図とは見た目が違うので
ちょっと2Dで書いてみて確認してみました。
重ねてみたら・・・
いいんじゃじゃないですかね。
手軽に使えそうなので今度使ってみようと思います。
ちなみに使用する際は、注意事項が
””情報””の中に入っているので確認してみて下さい。
ArchiCADにRhinoデータを取り込む時に、精度よく取り込みたいけど
データがデータが重くなりそうなんだよなぁ～
っということで“”曲線形状の分割“”ポリゴン数を選択するのに
実際に取り込んだ際、どれ位ちがうのかなと思い少し確認してみました。
Rhino元データはこんな曲面 ⇩
取り込むポリゴンレベルは中位（青）とMAX（赤）
2つのモデルを取り込んでみるとこんな感じ まだら模様な感じです。
⇩
断面を見てみると結構違うんですねぇ ⇩
測ってみると“”393ｍｍ“”こんなに違うところが・・・
精度が欲しい時はＭＡＸでやった方がいいかなっと思います。
T.A
Bulk Rename 名前の一括変更

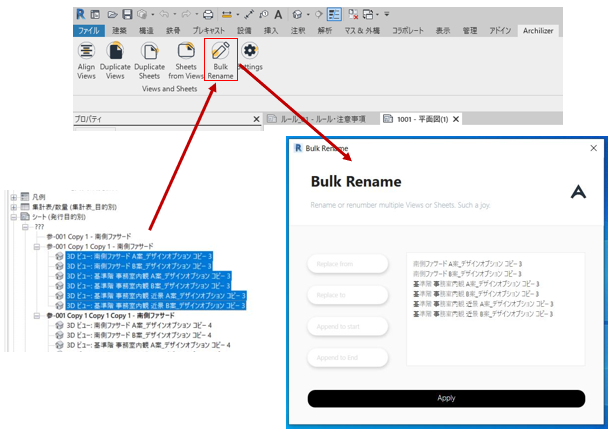

名前を変更したいビューを選択後Bulk Renameを選択。
Bulk Renameを開き、上から
・変換したい場所の文字を入力
・変換する文字を入力
・先頭に追加
・最後に追加

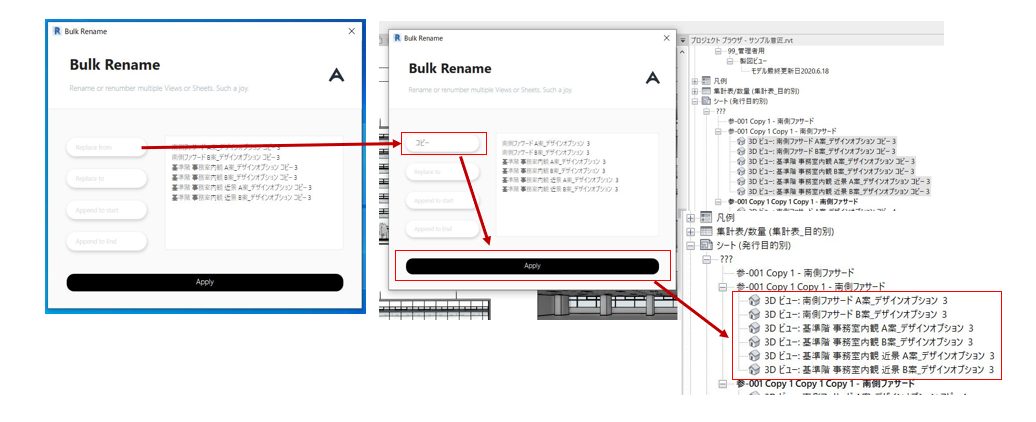

まずはコピーを変換（削除）してみます。
下図のように入力し、Applyを選択すると変換（削除）されます。
文字を置き換える場合は下図のように入力をします。（3を1に変更）
先頭に「01_」最後に「_name」を追加し、Applyを選択。
簡単に一括で名前の変更ができるのでお勧めです。
TT
