クイックオプションバーはその名の通り関連するダイアログボックスに
素早くアクセスできるので便利に使っていました。
例えばレイヤーセットを選択するのに
①
【オプション】→【属性設定】→【レイヤー】→【レイヤーセット】
②
【▷】=【レイヤーセット】
の様に選択するコマンドが少なくなるので使っていました。 が・・・
コマンドの左側にもアイコン③部分もクリック出来るんですね。（知ってました？）
クリックするとレイヤーの設定画面が開きました！
長い事ARCHICADさわって来てお恥ずかしい。
今更ですが使おうと思います。
T.A
Revitの断面図ビューですがどのように開いていますでしょうか。
基本的なことだと思いますが、
青色の断面ヘッダをダブルクリックで開くことが出来ます。
今まで私は、断面を選択して【右クリック➡ビューに移動】、

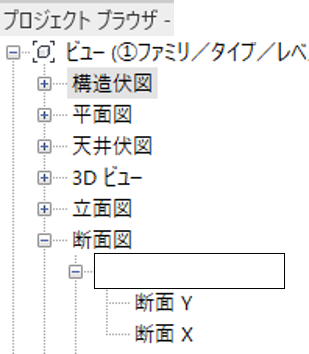

又はプロジェクトブラウザから断面図ビューを開いていましたが、
それよりも簡単で早く開くことが出来ますね。
とても単純なことですが私自身知らなかったので紹介させて頂きました。
J.N
今回は下図の範囲のAlignの使い方になります。
Distribute Horizontally
揃えたい要素を3つ以上選択しDistribute Horizontallyを選択すると、水平にある要素を対象に、均等に揃います。
Distribute Vertically
揃えたい要素を3つ以上選択しDistribute Verticallyを選択すると、縦方向にある要素を対象に、均等に揃います。
Untangle Vertically
重なっている要素を2つ以上選択しDistribute Verticallyを選択すると、重ならないよう縦方向に、分解、再配置します。※Untangle Horizontallyの場合は水平方向
Arrenge Tags
要素選択は不要で、Arrenge Tagsを選択するだけで良いですが、断面用に作られているようで、ビューをトリミングにチェックがないと使用できないようです。配置されているすべてのタグをビューの両側に配置します。（下図は右側にのみタグ配置をしています）
ビューをトリミングにチェックがあれば、平面でも使用可能ですが、下図のようになってしまうので、断面のみでしか使わなさそうです。
タグ以外にも、シートに配置したビューや集計表にも使え、作業の効率化になります。
TT
今回は下図範囲の（赤枠）Alignの使い方になります。
Align left
揃えたい要素を選択しAlign Leftを選択すると、一番左にある要素を基準に揃います。今回の場合は「(L#)EB/D-1」が基準になります。※Align Rightの場合は右基準
揃えたい要素を選択しAlign Topを選択すると、一番上にある要素を基準に揃います。今回の場合は「(L)EB0/--0」が基準になります。※Align Bottomの場合は下基準
Align Center
揃えたい要素を選択しAlign Centerを選択すると、垂直にある要素を対象に、要素間の平均間隔で揃います。
Align Middle
揃えたい要素を選択しAlign Middleを選択すると、水平にある要素を対象に、要素間の平均間隔で揃います。
TT
シートに配置した集計表やビュー、ビューに配置したタグなど複数の要素を一度に位置合わせできるアドインの紹介です。（詳しい使い方は次回から紹介していこうと思います）
※要素を2つ以上選択し下記のいずれかを選択
Align Left...2つ以上の要素を左の要素に沿って揃える
Align Right...2つ以上の要素を右の要素に沿って揃える
Align Top...2つ以上の要素を上の要素に沿って揃える
Align Bottom...2つ以上の要素を下の要素に沿って揃える
Align Center...2つ以上の要素間の平均値に垂直配置
Align Middle...2つ以上の要素間の平均値に水平配置
Distribute Horizontally ...3つ以上の要素を水平方向に沿って均等に配置
Distribute Vertically...3つ以上の要素を縦方向に等分割配置
Untangle Vertically...2つ以上の要素を縦に移動し、重ならないように配置
Untangle Horizontally ...2つ以上の要素を水平に移動し、重ならないように配置
Arrange Tags...すべてのタグをビューの両側に配置（要素選択不要、断面用に作られてい るようで、ビューをトリミングにチェックがないと使用できないようです）
下記URLからダウンロードできます。
https://apps.autodesk.com/RVT/ja/Detail/Indexid=2903508825431715905&appLang=en&os=Win64
吹き抜けや、EVがある部分を表す線を（2Dのみ表示）詳細線分で入力すると思いますが、詳細線分は各ビューごとで作成しなければならなく、時間がかかります。
モデル線分の場合は、3D,2Dビューと両方に表示され、モデルの下に入ると見えなくなってしまいます。
表示タブにある分割線を使用すると、2Dビューでは前面に表示され、3Dビューでは表示されなくなります。また、表示するビューのレベルを基準レベル～上部レベルの中で任意に決められるので、階ごとに記入しなくても、1度の記入でよくなります。
線種は、管理タブ→オブジェクトスタイル→注釈オブジェクト→分割線から変更できます。
TT
鋼板屋根部分に防水を行って年月が経過した場合、防水層が膨らむ現象が起きる場合があります。
これは鋼板屋根が夏の暑さ等で伸縮・膨張を繰り返した結果、防水層との間に隙間ができ水蒸気が発生し膨らむことが原因の一つとして考えられています。
また別の理由として建物内が強い正圧の場合も隙間が発生しやすいです。
対策として脱気筒を多く設置して水蒸気を逃がして膨らみを防止する方法があります。
.bmp)
T.S
一般的に「トンパック」と呼ばれる大型の袋の仕様について紹介します。
1.吊り回数は1回
トンパック内に物を入れた後にクレーンで荷吊りを行うのは1回と決められています。2回以上の使用はできません。
2.連吊りの禁止
荷吊りの際にフックに何袋(2袋3袋...)も架けての荷吊りは禁止です。1回の荷吊りでは1袋しか吊れません。
3.通常タイプは耐候性が弱い
通常タイプは紫外線に弱く長期間外部に置いておくと袋が弱くなり破れてしまいます。耐候性の強いトンパックの使用、定期的な交換が必要となります。
製造メーカーによって異なる場合があるため実際に使用の際はメーカー毎の仕様をご確認ください。
T.S
マンホールは通常蓋は一つ(一か所)ですが、中央に中蓋がついているマンホールがあります。
これは中蓋のみ開ける場合と全体の蓋を開けることが可能なマンホールです。
点検等で人のみが入る場合は中蓋を、メンテナンスで資機材等を搬出入する場合は全体の蓋を開けることが可能で点検時のマンホールを開ける労力を減らしたり、開口の数を減らしたりすることが可能になります。
T.S
ExcelデータをBricscad上の表として貼りつける方法です。
1.Excelで該当データをコピーする
2.Bricscadの[編集]→[形式を選択して貼り付け]を選択
3.ウインドウが開くのでCSVを選択
4.表としてExcelデータが貼り付けられる
※あくまでのBricscad上の表であり計算等はできません
T.S
道路や建物等、数多く見かけるマンホール。その多くが丸形になっています。
なぜ丸型が多いのか、その理由は安全対策として丸型になっています。
マンホールが四角型の場合、点検等で外したマンホールを下部に落下させてしまった時に［マンホール長辺≧マンホール枠対角線］となり下部(地下や配管内等)に落下してしまい機器や人等に当ててしまう、また通行人やモノを落下させてしまいます。
これが丸型の場合［マンホールの外径≦マンホール枠外径］になるのでマンホールは落下しません。
点検や定期メンテで四角型を採用する場合も有りますが、その際は慎重に検討する必要があります。
T.S
病院の計画で間仕切壁のコストダウンとして、
4床室間の間仕切壁内のグラスウールを中止する提案をしました。
4床室間のGW中止
4床室では同室の方に気を使って個人では大きい音を出さないと想定した場合、グラスウールは不要としても問題ないのかと思われるためです。
一般的な壁でGB-R12.5x2枚の両面貼りでは、
TLD値はグラスウール有りだとTLD38、グラスウール無しだとTLD34となります。
引用：吉野石膏カタログ GW無し
グラスウールの中止が可能でしたら、平米当たりグラスウール分のコストが削減できます。
J.N
病院の計画でCT室やMRI室のような放射線を扱う室には放射線の防護対策が必要です。
防護対策として地下や別棟に配置されることも多く、鉛ボードまたコンクリートの必要な厚さを放射線の放射量や放射時間に応じて施工します。
病院のプロジェクトを扱った際には、放射線防護室のコンクリートの厚さによる対応の場合の整合性は、意匠図と構造図を重ね合わせると確認しやすいです。
該当階平面図と該当階伏図を重ねてみると放射線防護室と必要なスラブ厚箇所が一目でチェックできます。
上階スラブも同様のコンクリート厚が必要なため忘れずにチェックが必要です。
J.N
温室効果ガスによる地球温暖化やヒートアイランド現象が進む中、
建築において自然エネルギーの活用が求められています。
自然エネルギーの活用としてパッシブデザインとアクティブデザインという設計手法があります。
パッシブデザインとは建築物自体のデザインにより自然エネルギーを活用して快適な住空間を作る事です。
太陽熱・太陽光・風・地熱等の自然エネルギーを建築的手法で取り入れて熱負荷の低減につなげます。
アクティブデザインとは設備、機械によって自然エネルギーを活用して化石エネルギー利用低減や高効率化を図る設備的手法です。
主に太陽光発電や、風力発電などが挙げられます。
どちらも省エネルギー計画の基本ですが、
いずれにしてもパッシブデザインとアクティブデザインのバランスが重要となり、環境に配慮した設計には必要不可欠の要素となります。
J.N
外構作成時に白線を作成する際に、面の分割から白線を作成することが多いと思います。
その際、①のように1つ1つ線を選択していると時間がかかってしまいますが、作図したい線上でTabキーを押すと、②のように下絵に沿って一括で作成されます。
下絵を選択できない場合は、面の分割を選択、床を選択後にCAD読み込みをすると③のようになるので、下絵の箇所に移動させコピーします。コピー後は、④のように箇所ごとに作成をしていきます。
※繰り返し貼り付けを行うので、「現在のビューに位置合わせ」を選択すると簡単です
細かなものを多く作成する際に、覚えておくと便利です。
TT
