Revit サインファミリ作成方法

サインファミリの作成方法です。

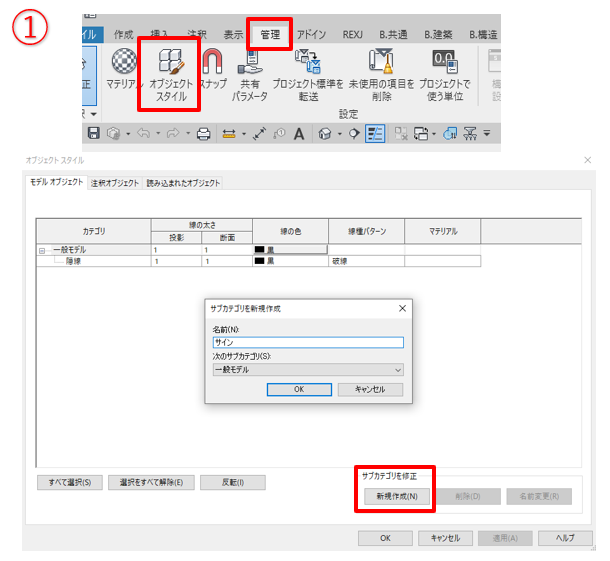

一般ファミリ面付きでRevitを開き、管理タブの設定内にあるオブジェクトスタイルを選択します。サブカテゴリを修正から新規作成を選択し、名前を「サイン」とし、OKで閉じます。

作成から押出を選択し、作図できる状態から挿入のCAD読み込みをします。

この時、読み込むCADデータ内のサインのサイズをあらかじめ修正しておくと楽です。

読み込んだサインのサイズが小さいと、所々接続されていない箇所があるので、それらを接続していきます。（文字などの曲線部にもよく見られます）

修正ができたらサブカテゴリをサインに変更し、厚さ等を調整して完成です。
