Navisworks [Animator]機能を使った杭の打込み動画作成のコツ

Navisworksの[Animator]機能を使って

杭の打込み動画を作成する機会がありました。

その時に使用したアニメーション作成のコツをご紹介。

動画の概要は、

１つの杭に焦点を当てて、

上部掘孔→ケーシング→軸部掘削・拡底

軸部掘削→架台、ガイド管、トレミー管etc...セット→打設→構真柱 建込

架台、ガイド管、トレミー管etc...撤去→埋め戻し→ケーシング撤去

でした。

こういった施工手順をBIMで表現すると、とても分かりやすいのですが

表現にポイントがあります。

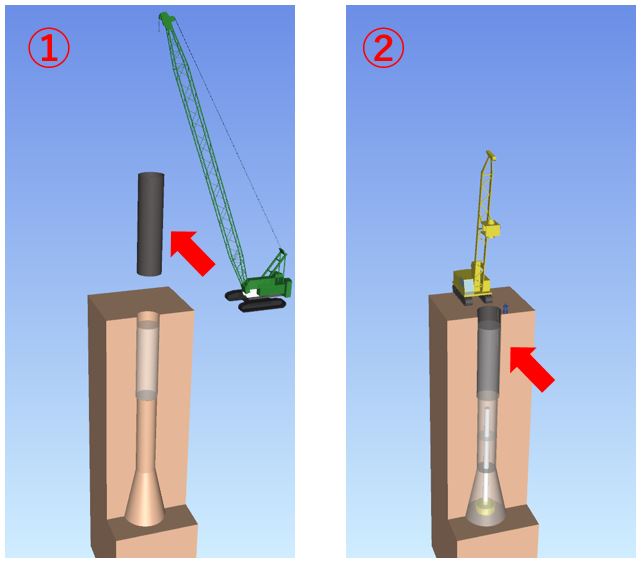

①のケーシングを建込んだら、②の段階で半透明に維持する。

なぜなら、③のほぼ最後まで存在し続けるから。

方法は、[Animator]ウィンドウのケーシングの1コマにおいて

[透過性]を上げる。

建込み後のケーシングがいい感じで半透明になる事によって、

その後にセットされていくガイド管etc...の状況が把握でき、

構真柱頂部仮固定材 建込・水中ジャッキセット・スライム処理の微妙な表現も把握ができます。

(キャプチャなのでわかりにくいですが...)

[Animator]での動画表現は、

透明度に加え、色変更もできるのでアイデア次第で豊かな表現が可能です。
