Rhino.Inside.Revit 1.0③ Revit要素のパラメーター情報を取得

今まで、β版が公開されていた Rhino.Inside.Revit(以下RIR)が、先日バージョン1.0として正式リリースされました。

そこで、5回に渡っていくつか試してみた機能を紹介したいと思います。

３回目は、Grasshopperで取得したRevit要素のパラメーター情報を確認する方法についてです。

なおソフトのバージョンは、Revit2020.2、RIR1.0.7894.17525になります。

Revit要素のもつパラメーターを取得

2回目では、GrasshopperでRevit要素の形状を取得しましたが、

今回は、取得した要素のパラメーター情報を確認してみたいと思います。

まずは、要素の持つパラメーターを取得します。

パラメーターは、「Inspect Element」コンポーネントにつなぐことで取得することができます。

上図のように、コンポーネントを右クリックすると、出力するパラメーターを選ぶことができ、ここでは「Show common parameters」を選んで、「基準レベル」をパネルにつないで値を確認しています。

なお、ここで取得している元となるRevit要素はインスタンス要素なので、表示されるのはインスタンスパラメーターになります。

では、タイプパラメーターを取得するためには、タイプ要素を取得してから「Inspect Element」につなぐ必要があります。

タイプ要素は、「Element Type」コンポーネントで取得できます。

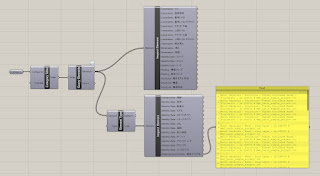

これで下図のように、タイプパラメーターを取得できました。

要素特有のパラメーターを取得

壁のタイプパラメーターを取得した際、壁の構成内容を表す「構造」パラメーターは一覧に出てきませんでした。

Inspect Elementでは、全てのパラメーターは取得されず、要素特有のパラメーターは取得方法が異なるようです。

では、壁の構造パラメーターはどうするかというと、

タイプ要素を「Host Type Compound Structure」コンポーネントにつなぐと、取得することができます。

さらに、「Deconstruct Compound Structure」コンポーネントにつなげば、躯体境界の中、内、外の各レイヤーごとの情報も引っ張ってくることがきます。

※「Deconstruct Compound Structure」コンポーネントが、赤くなっているのは、壁要素の中に、カーテンウォールも含まれているためです。

このように、欲しい情報によってコンポーネントを使い分ければ、よく使うRevit要素の情報は取得できる印象を受けました。

欲しい情報を取得するためのコンポーネントが無い場合でも、C#やPythonコンポーネントでRevitのAPIを利用できるので、活用の幅が広がりそうですね。

次回は、Grasshopperで作成した形状をRevitに渡す方法についてです。

R.O
