2017年5月23日火曜日

ArchiCAD 曲面のカーテンウォールの均等割り

曲面のカーテンウォールを均等割りする方法をご紹介いたします。


はじめに

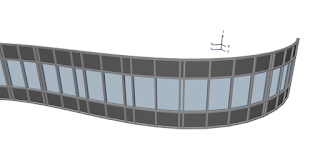

曲面のカーテンウォールをモデリングする際、スプラインで曲線を描いてマジックワンドでカーテンウォール化をすると、グリッドの間隔はばらばらになってしまいます。


こんなときは、マジックワンドの設定を変更すると、均等間隔にすることができます。


マジックワンドの設定

メニューバーの[デザイン][マジックワンドの設定]を選択します。(ArchiCAD20の場合)
すると、以下のような設定画面がでてくるので、[作成方法][直線]
[分割の長さ]に分割したい間隔を入力して[OK]で設定します。




この状態で、再度スプラインを、マジックワンドでカーテンウォールにすると、、、


はい、このように均等になっています!
ちなみに、線の始点から均等になるため、終点側に余りがでてしまうのでご注意を。


おわりに

いかがでしたか?

この設定にすれば、カーテンウォール以外にも曲面や曲線を使ったモデルを作成する際にも活用できそうですね!

ぜひお試しください。


R.O
