REVIT_壁種別色分け図作成

REVITで壁種別色分け図を作成しましたが、ひとつの平面図ビューでは建具部分に壁の色が表示されないため、下記の方法で作成してみました。

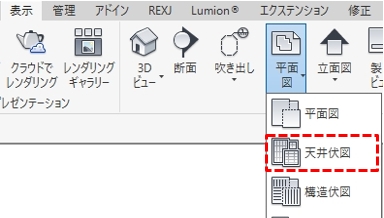

①天井伏図としてビューを作成します。

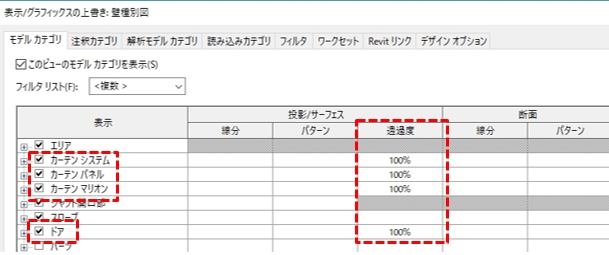

②表示/グラフィックスの上書きで、モデルカテゴリの「ドア」や「窓」、必要に応じて「カーテンシステム、パネル、マリオン」の透過度を100％にします。

③表示/グラフィックスの上書きのフィルタで、壁種ごとに色を設定するが、「断面」と「投影/サーフェス」の両方のパターンに色を設定します。

上記の方法でひとつのビューでも建具部分に壁の色が表示された壁種別色分け図が作成できます。

※モデリングの仕方により、この設定以外にも他の設定が必要になる場合もあります。

Takayuki.H
