Revit 作業面の表示と切替

3Dビューでの作業面の表示と切替の設定をします。

3Dビュー上でモデリングする上で必ず必要になる作業面の設定手順を記載します。

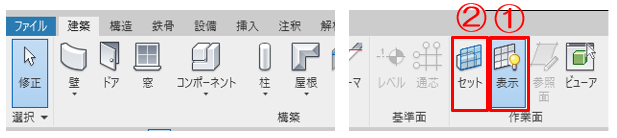

①3Dビューを開き［建築-表示］を選択します。

②［建築-セット］を選択する。

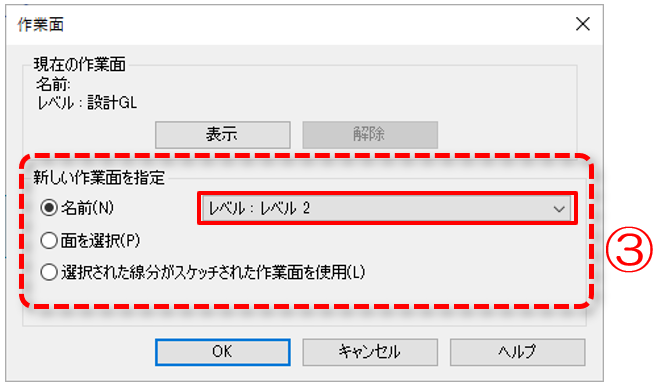

③［新しい作業面を指定］から所定の作業面を選択します。
　下図では［名前-レベル：レベル2］を選択しています。

④作業面（ブルーのマス目状）が設計GLからレベル2に変更されました。

⑤再度、［セット］で作業面を開き［面を選択］を選択します。

⑥所定の面を選択します。（下図では壁の小口面を選択）

　作業面の位置、向きが変更されます。

［セット］を選択し作業面ウィンドウを開くと作業面をセットした対象のファミリ名+タイプ名が表示されています。

平面図ビューなどでも作業面を変更することは可能です。

ただし混乱を招くこともあるので変更したい場合は自分用の作業用ビューに留めましょう。

T.K
