Revitで梁を効率よく入れる方法

Revitで梁を効率良く入れる方法

小梁のピッチに合わせて梁を入力するときに

一度に入れることが出来るので覚えておくと便利です。

下図のように柱と大梁の入ったモデルがあります。

「構造」の「梁システム」を選択します。

「自動梁システム」を選択し「梁タイプ」で小梁のメンバーを選び、

「位置合わせ」を「中心」にし、「配置方法」を「固定間隔」で梁のピッチを入力します。

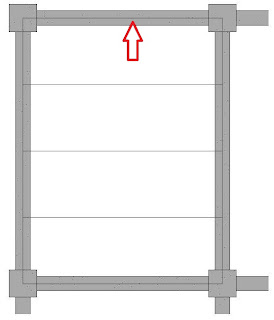

大梁の上にカーソルを合わせます。

下図のように梁が入ります。

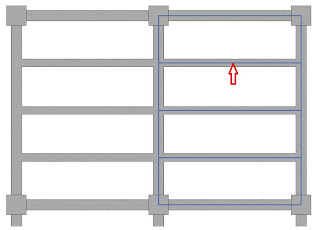

梁のピッチを修正するときは、入力した梁の上にカーソルを置くと。、青い線で輪郭

が表示されるので、クリックします。

「固定間隔」の数字を変えて入力します。

下図のように変わりました。

この方法であれば梁を一本づつ入力すより早く出来、

修正も簡単にできますね。

shoichi.I
