ArchiCAD 簡易メジャーを作る

3Dビューを見ていて寸法が判りにくい時があると思いますが、そういう時に簡易的にメジャー代わりになる物があると良いですよね。

それをカーテンウォールツールを使って作成してみましょう。

カーテンウォールツールで、1マス200ピッチの高さでカーテンウォールを作成します。



カーテンウォールのフレームは見易くするため小さく設定します。
色は目立つように赤にします。
設定出来たら「OK」します。

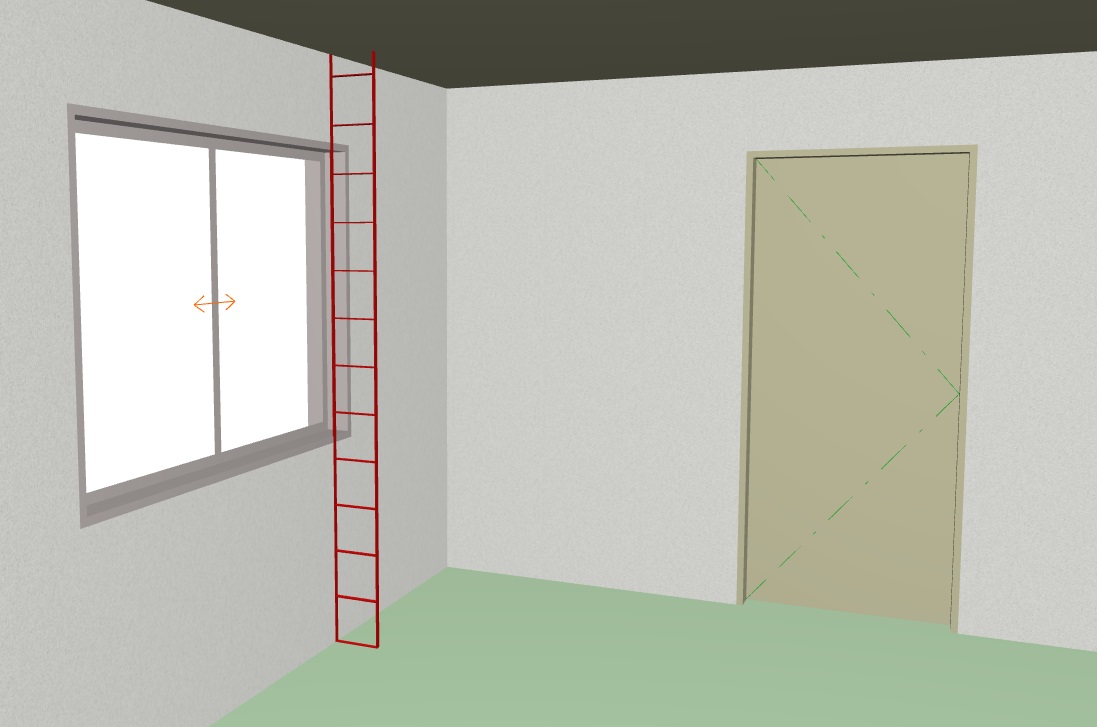

作成したカーテンウォールを配置します。
こうすると寸法関係のイメージがし易くなりますね。


 また、水平方向に測りたい時は、カーテンウォールを横にマス目を作っていけば出来ます。

by shoichi.I
