施工手順を考慮した納まり

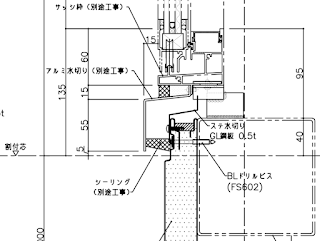

 下図は、外壁が金属断熱サンドイッチパネルの建具（AW）

部分の縦断面です。

金属断熱サンドイッチパネルが先でも、AWが先でも取り付けられる納まりにしています。

実際、このプロジェクトでは、金属断熱サンドイッチパネルの職人さんが多く

来てくれたのですが、AW取付の職人さんが足りなくて、助かりました。

額縁などもLGS工事前でも取り付けられるようにしたり、

施工手順が限定されない納まりにすることで、

工事側が助かるようになりますね！

sakamoto

外ブラインド

 自宅に、ルーフバルコニーに面した西面の窓があります。

やはり夏の午後の日射は耐え難いものがあり、ブラインドを考えましたが、

吹抜部分なので取り付けるのも大変かなと躊躇していました。

調べていると、太陽輻射熱のカット率はブラインドを室内側に付けるより、

外部の方がアップするし、メンテンスもできるので、外ブラインドにしました。

それ以来、とても快適です！

sakamoto

巾木の高さ

 一般的に巾木の高さは60mmが多いと思います。

住宅では掃除機などのぶつかりキズを防ぐ役割もあるため、

これによって高さが決まってきているようです。

我が家はアルミ製の廻り縁を巾木代わりにしていますが、

特に問題なく使えています。

掃除機を壁にバンバン当てる人も少ないのではないかと思います。。。

ただ、一時壁に傷が入って時期があります。

妻が踵の骨にひびが入った時、脱衣所内をキャスター付きの椅子で

移動していたので、壁にこすって傷が付きました。

想定外でしたので仕方ないですね。。。

sakamoto

病院の壁の保護材

 病院の廊下は、ストレッチャーやベッド搬送、台車から壁の破損を防ぐ

保護材が取り付けられます。

ストレッチャーガードは手摺の位置に近いため、手摺と兼用できるものが多くな

ってきています。

病室にも、ベッドガードが取り付けられることが多かったのですが、

最近は減ってきているように感じます。

ベッドガードの代わりに、ベッドが当たる部分だけ目地分れなどでクロスを

部分的に張替えができるようにして、下地のボードはスーパーハード

（普通硬質せっこうボード）にするプロジェクトが多くなってきていますね！

sakamoto

病院のドアの種類と幅

 一般的な建物のドアは開き戸が採用されますが、病院において患者さんの

動線上のドアはハンガー式の軽量引戸が多いと思います。

これは車椅子使用者やストレッチャー搬送、ベッド搬送を想定しているためです。

そのため、それぞれで必要な幅が決まってきますね。

以前、担当したプロジェクトでは下記のルールでした。

・車椅子動線

　W=900

・ストレッチャー搬送動線

　W=1200

・ベッド搬送動線

　W=1500

BIMであれば、各動線とドア幅の整合確認も簡単に行えますね！

sakamoto

Revit_削除した部屋を再配置する

作業をしている中で、せっかく部屋のパラメータに情報を入れ込んだのに

間違えて削除してしまった。。なんて事があり、削除した部屋を情報も含めて

再配置できる方法を見つけたので紹介します。

①壁を立ち上げて部屋を配置します。部屋2にはパラメータに情報を入力します。

②部屋2を削除し、再度［部屋/エリア］-［部屋］を選択します。

③［部屋］-［新規作成］のプルダウンを選択すると、先程削除した

　［部屋2］を選択できます。

④選択した部屋2を再配置することが出来ました。パラメータの情報も残っています。

ご活用ください。

O.T

Revit_スケッチによって手摺を作成する際のプレビュー活用

スケッチによって手摺を作成する際に、［オプション］-［プレビュー］に

レ点を付けると、作成しやすいです。

①3Dビューを開き、［建築］-［階段］-［手摺］

　ドロップダウン ［パスをスケッチ］をクリックします。

②その後、スケッチする際、［オプション］-［プレビュー］にレ点を付けることで、

　編集モードを終了しなくても、どのように手摺が配置されるかを、

　前もって表示することが出来ます。

③［プレビュー］にレ点を付けないと、編集モード中は手摺が表示されません。

　レ点を付ければ、編集モードを終了する前に配置の確認ができるので便利ですよ。

ご活用ください。

O.T

Rhinoceros_レイヤの階層

Rhinocerosはレイヤの下にレイヤを入れ、サブレイヤとして表示、

非表示の切り替えが可能です。

①円柱が積み重なったオブジェクトを用意しました。

　段ごとにレイヤが分かれている状態です。

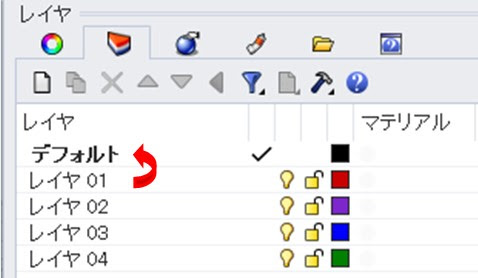

②次にレイヤ0１をデフォルトレイヤにドラッグ＆ドロップします。

するとレイヤ01がデフォルトレイヤのサブレイヤになります。

③次にレイヤ02をレイヤ01にドラッグ＆ドロップ、また次に

　レイヤ03をレイヤ02にドラッグ＆ドロップ。。というような

　作業で以下の階層になりました。

④レイヤ01を非表示にしてみましょう。

全てのモデルが非表示になりました。

レイヤごとにモデルが分かれていても、親レイヤが非表示だとその下の

サブレイヤも非表示になります。

⑤次にレイヤ03を非表示にすると、レイヤ04はレイヤ03のサブレイヤなので、

　同時に非表示になりましたが、レイヤ01とレイヤ02は親レイヤなので、

　レイヤ03の非表示の影響は受けずに表示されたままですね。

このように階層の仕組みを理解すると面白いですよ。

O.T

Rhinoceros_(3DM)形式のデータをリンク(Revit2022)

Revit2022より、Rhinoceros (3DM)形式のデータのCADリンクが

可能になったので、試してみました。

①まずRhinocerosで簡易的なボックスを作成し、保存します。

②次にRevitデータへリンクします。

　Revitファイルを開き、［挿入］-［CADリンク］を選択。

③［ファイルの種類］から［Rhinoファイル（*.3dm）］を選択し、

　先程作成したボックスデータを選択し、開きます。

Revitにオブジェクトがリンクされました。

④次にボックスを球に変えて、再ロードで変更できるか試してみます。

　球に変えたデータを上書き保存します。

⑤Revitで［プロジェクト管理］-［リンク管理］を選択

⑥［リンク管理］から3dmデータを選択、［再ロード］して［OK］を押します。

ボックスから球になりました。

このようにリンクが可能になったことで、変更を加えたファイルを

再ロードできるのが便利ですね。

O.T

Revit_3Dビューで計測したいとき

 ちょっとした知識ですが、Revit2023以前のバージョンで

3Dビューで計測をしたいときについてです。

3Dビューでオブジェクトの長さを調整しているとき、
ここの長さがわかれば･･･というときはありませんか。
部材をコピーすることで距離を知ることができます。

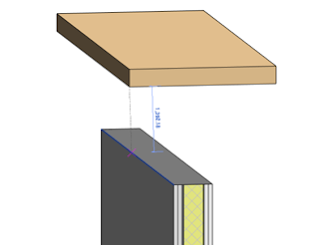

例えばこのように、3Dビューで天井と壁天端の距離が知りたいというとき
2点間計測機能は仕様上3Dビューでは使えません。

そのようなとき、壁をコピーして天井の下端まで移動します。
天端まで移動すると503.5と出るので壁天端と天井までの距離がわかります。

コピーを確定しないでおけばモデルに影響もないと思います。
このような形で3Dビューでも知りたい距離がわかります。

Revit2023の新機能では3D ビューで計測ツールを使用できるようになりました。

更に、3Dビューでも寸法が配置出来るようになったようです。

使ってみましたが、ちょっとしたチェックなどが簡単に出来るので

嬉しい新機能です。

▽計測機能使用状態

▽3Dビューで寸法が配置出来ます

ただし、計測や寸法の配置は部材を正面から見た場合などは使用できないようです。
そのような場合は上記の方法で計測することで距離がわかると思います。

J.O

Revit_Boot.oneで選択してプロジェクト転送

複数棟あるプロジェクトなどで、各棟を別々のデータとして作成した場合に

プロジェクト情報を転送する方法についてです。

Revitの＜管理-設定＞にあるプロジェクト転送は各カテゴリを一括で転送されます。

床伏のビューテンプレートのみ転送したい、など特定のものを選択して

転送することができません。

Boot.one＜設定-プロジェクト情報を転送＞では特定の項目を選択して転送できます。

下記の項目を選択転送が出来ます。

1. ビュー
2. 凡例
3. 集計表
4. シート
5. ファミリ
6. ビュータイプ
7. ビューテンプレート
8. フィルタ
9. マテリアル
10. プロジェクト情報

同じ名前が転送先にあった場合に上書きをするのか、別名で追加するのかも選べます。

選択して転送できる機能があると便利ですね。

シートや一覧表などは、Revitの標準機能でも選択して転送できるので

下記記事をご参考ください。

シェルパブログ: Revit_他プロジェクトの設定を転送する (sherpa-net.blogspot.com)

Revit_プロジェクト内のファミリを別のファミリに置き換える

配置したファミリを別のファミリに置き換えたいときの方法です。

配置したファミリを一括で別のファミリに変えたいときは

置き換えたいファミリを右クリックし再ロードを選択します。

新しいファミリを選択するウィンドウが表示されます。

プロジェクトに古いファミリが新しいファミリで上書きされ、

新しい名前がプロジェクト ブラウザに表示されます。

▽AUTODESK サンプルモデル

S_B_H_1Sec → S_B_H_1Sec_新ファミリ置き換えた状態

ファミリを新しいバージョンに置き換えたい時などに使えそうです。

置き換えはどこまで変更できるのかと思い、鉄骨梁→RC梁を置き換えてみたところ、

タイプ作成はされるものの全て同じサイズで作成されていました。

▽AUTODESK サンプルモデル

(旧)S_B_H_1Sec　→　(新)RC_FG

ファミリ内で同じパラメータ名の符号などは変更出来ていたので、

パラメータ名が同じでないものはファミリ初期設定のままで作成されるようです。

また、置き換えが出来ないファミリもあったので形状が違いすぎると

使えないこともあるようです。

ファミリの置き換えを行う際には以下の点に注意してください。

・配置の挿入点が新旧ファミリで同じ位置になっているか

・変更すると配置した寸法が削除されることがある

・ネストされたファミリが削除されるエラーが出ることがある

・パラメータが全く違う内容だったり、形状が大きく違うファミリだと作成できない

以上のポイントを考慮しながらファミリの置き換えを行う必要があります。

J.O

Revit_フィルタがかからない（ビュープロパティの優先項目）

ビューテンプレートで設定したのに適用されない

というときに確認したい項目があります。

ビュープロパティで○○を優先の項目で

含めるにチェックが入っているかご確認ください。

含めるにチェックを入れるとそのパラメータをテンプレート化するということになります。

チェックをつけない場合、テンプレートの内容がプロパティと連動しないので

ビューにテンプレートで変更した内容が適用されていないことになります。

V/Gでチェックを外した場合は、各ビューのプロパティが編集できるようになります。

ビューテンプレートと連動しない設定が行えます。

フィルタがかからない原因は他にも以下の点が考えられます。

・表示グラフィックスの上書き

・専門分野の違い

・表示限界スケール･･････

色々と原因はあるのでご検証ください。

関連記事：

・Revit　オブジェクトが表示されないとき

http://sherpa-net.blogspot.com/2019/05/revit_53.html

O.J

2011.3.11から13年が経ちました

東日本大震災の関連記事

・ホヤホヤな法改正
 http://sherpa-net.blogspot.com/2014/06/blog-post_18.html

・『建築を考える』･･･吹抜の天井
http://sherpa-net.blogspot.com/2016/05/blog-post_24.html

東日本大震災で大規模空間を有する建築物において
天井が脱落した事案が多数生じたことや、
エスカレーター等の脱落事案が複数確認されたことで
建築物等のさらなる安全性を確保するため、建築基準法施行令が改正されました。

災害から学び、同じ事故が起こらないように少しでも多くの人が助かるべく、
行動を変えることが重要だと思います。

（せんだいメディアテークでは7階の天井が落下3｜

仙台市 (city.sendai.jp)より引用）

以下は建築と離れた内容となりますが
今年初めの能登半島地震において、亡くなった方の死因を分析した調査では、
家屋の倒壊による圧死が4割、身動きが取れない状態で
寒さで体力が低下したと考えられる凍死が1割という結果が出ています。

今年は雨と雪が例年より多かったため、水分を含んだ土が土砂崩れし、
半島北部に通じる道路が寸断されて救助の到着が遅れをとりました。
救助を待つ間に死亡した事例が多いそうです。

100年前の関東大震災では、地震発生時が昼食準備の時間帯であったことで
大規模な延焼火災が拡大し、亡くなった方の死因のほとんどが焼死となっています。

地震の被害は土地、天気、時間帯、条件が重なり拡大してしまいます。
初期消火や災害用品の準備がより多くの命を救う可能性があるんだなと改めて思いました。

皆さまは災害の備えはどれほどされているでしょうか。

震災時はガラスや瓦礫が散乱し、怪我や感染症が起こりやすい環境となります。
大都市では特に混乱した状況となり、救助が行き届かない場合もあります。
ちょっとした準備がいざというときに助けになります。

倒壊した建物に閉じ込められたときにホイッスルを持っていたから救助を得られた、
アルミブランケットを持っていたから低体温による免疫力・体力の低下を防げた、
いざというときにすぐ使える状態にあることが大事です。

自宅だけでなく会社や学校などの、普段生活している場所での
情報収集・災害用品の準備も心がけたいですね。

用品だけでなく、応急処置の仕方や避難の情報を見聞きしているだけでも
いざというときによりよい判断が出来ると思います。

東京都が発行している東京防災の資料はあらゆる災害の準備から対処まで

総合的な情報が記載されており活用しやすいと思いました。

災害に備えて安全な生活を維持しましょう！

画像引用：https://www.bousai.metro.tokyo.lg.jp/1002147/index.html

J.O

Rhinoceros オブジェクトの選択方法-2

以前「Rhinoceros 選択オブジェクトのみをエクスポート」

をご紹介しましたが

選択したいオブジェクトが複数ある場合、

Shiftを押しながら

これとそれとあれとこれと…と何個か選択していくと、

違うものを選択してしまったりと色々大変になってきます。

ということで、

レイヤーによらない場合の選択の方法の一例をご紹介します。

参考「Rhinoceros オブジェクトの選択方法」

例えば

半分からこっちは表示しなくていいやってときは

オブジェクトを選択して「Hide」

（※元に戻したい場合は「Show」）

選択したものだけを表示したいときは、

オブジェクトを選択して「Isolate」

（※元に戻したい場合は「Show」 「Unisolate」）

この状態から、他にも追加したいものがある！ってときは

コマンドに「ShowSelected」と入力すると

非表示になっているものが一時的に表示されます。

この状態で追加したいオブジェクトを選択して

（間違えて選択した場合はCtrlを押しながらオブジェクトを選択すると

非選択になります。）

Enter （右クリック）とします。

試してみてください。

y-ito
