Revit ファミリの形状ハンドルが表示されない（3Dビュー）

 Revit　ファミリで形状ハンドルを表示（3Dビュー）

をもとに、3Dビューでも形状ハンドルが出るようにファミリを作成してみました。

（うまく作れない場合は、通常通り参照面で作成し、

その後に、参照線を追加するとやりやすいと思います）

形状ハンドルがあります　↓

が、あるとき、出なくなりました。

あー、さっきバージョン上げたからか～～

なんて思って、

いや、そんなことあるかな‥と思ったら

やはり違っていました。

原因は、「表示/グラフィックスの上書き」で

「参照線」をオフにしていたからでした。

言われてみればそうだなと思ったのですが、

同じようなことになってしまった方は

「表示/グラフィックスの上書き」を見てみてくださいね。

y-ito

Revit CADリンクしたdwgの色を変える

RevitでCADリンクしたdwgの色を変えるとき、どうしてますか？

（Revit　CADのリンクと読み込み）

私はしばらく「表示/グラフィックスの上書き」の「読み込みカテゴリ」で
色を変えていました。

ちと手間でした。

もっといい方法ないかなと思ったら

ありました。

「要素で上書き」です。

「表示/グラフィックスの上書き」より 楽 と思います。

戻したいときは、リセットで戻ります。

y-ito

ファイルにタグ付けするアプリ、FenrirFS

 PDFファイルをタグ付けするための無償のPCアプリがありました。

FenrirFSというものです。

タグを自由に作成し、また複数のタグを紐付けることが出来ます。

共有フォルダを参照する設定にすれば、他の方とも使うことが可能です。

また、簡易プレビュー画面もあるのでファイルの中身を確認しながら作業が出来ます。

PDF以外にも、あらゆるファイルが対象です。

詳しくは下記ホームページまで！ダウンロードも出来ますよ！

https://www.fenrir-inc.com/jp/fenrirfs/

他にも使えそうな無償アプリを扱っているようです！

FH

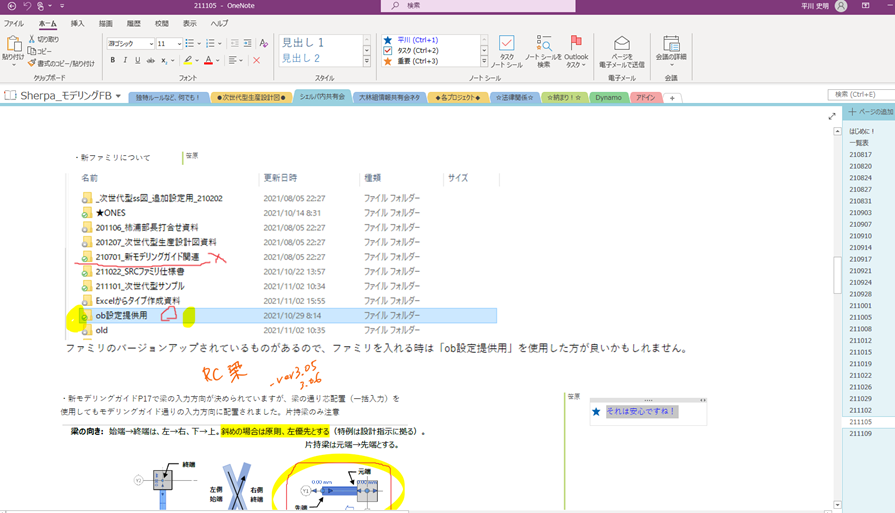

情報共有ツール、OneNote



情報共有ツールとしてOneNoteがすごく使いやすいです。

Microsoftのアプリで、無償で使うことができます。

Windows10にOneNote for Windowsがプリインストールされていますので、

Microsoftアカウントでサインイン後にすぐに使うことができます。

共有でメアドで他の人を招待できます！

もちろん、自由に自分だけのノートも作れます。

ワコムやiPadなどがあれば手書きでの入力が可能で、

色の変更やコピペも出来るので、紙で書くよりも楽に作業が出来ます。

FH

Excelで「検索と置換」の部分適用



Excelで「検索と置換」はよく使う機能だと思います。

知らなかったのですが、選択したセルだけでの適用が可能でした。

Revitで柱や梁などのタイプ作成にExcelリストから適用する場合に、

非常にストレス無くExcelリストを作成することが出来ました。

セルの中のテキストを選択して、、、、

という手間が必要なく、どんどん作成できるので良いですね！

FH

ExcelやAcrobatReaderでの複数ウィンドウ表示


Excelで別シートを見ながら作業をしたくなるときはありませんか？

前は出来なかったのだと思いますが、

最近のバージョンでは複数のウィンドウを表示できますね！

「表示」＞「新しくウィンドウを開く」で複数のウィンドウが開きます。

AcrobatReaderでも同様に複数のウィンドウが表示できますので、

別ページを見ながら作業することが可能です。

ExcelやPDFはよく使うと思いますので、是非活用したいですね！

FH

Bluebeam フォーマットペインターいろいろ

　昨日は

　Bluebeamのツール【フォーマットペインター】について

　測定ツールの[面積]の場合を紹介しました。

　

　①[面積]の場合にフォーマットペインターを使うと

　 [外観] の項目が変更されます！

　ハッチングも変更できました☆

　(※件名とラベルは変更されません。)

　

　②次に、多角形ツールの場合、

　こちらも [外観] の項目が変更されます！

　こちらもハッチングも変更できました☆

　(※件名は変更されません。)　　　

　

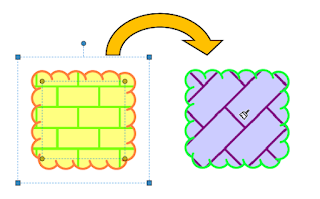

　③そして、クラウドツールの場合、

　こちらも [外観] の項目が変更されます！

　ハッチングも、多角形の時と同様に変更できました☆　　

　(※件名は変更されません。)

　クラウドツールのハッチングまでの利用は、、、

　あまりないかもしれませんが、もしあればお試しください♪

　　YS

Bluebeam フォーマットペインターで色分図修正

　ご存知の方ばかりで、今更かもしれませんが

　Bluebeamのツール【フォーマットペインター】について

　ご紹介です！

　一から色分図を作成する際は、Tool Chestに

　色分け用の色を作成し、準備しておいて、

　作業にとりかかると早いかもと思いますが、

　

　修正作業など、色塗り範囲のちょっとした修正では

　フォーマットペインターで、簡単に

　色の変更をしていきましょう♪

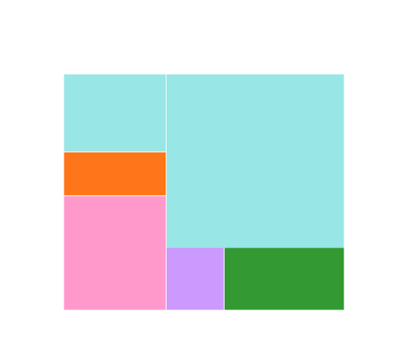

　(※今回、測定ツールの[面積]を使って色分図を作成しています。)

　色塗り範囲を広げようと思う [色] を図面上でクリックし、

　フォーマットペインターを選択します。

　

　そして、色を変更させたい箇所をクリック！

　簡単に同じ色に変更できました☆

　ラクに修正できますが、【外観】の項目が変更されて、

　[件名]と[ラベル]については変更されていないので

　この項目も管理している場合には、注意が必要です☆

　

　　YS

ArchiCAD セグメント入力した梁修正時の注意点3

セグメント入力したSRC梁について、　

※S部分とRC部分を別部材で入力した場合です。

　(ここでは、S部分とRC部分が見やすいようにRC部分を半透明にしています。)

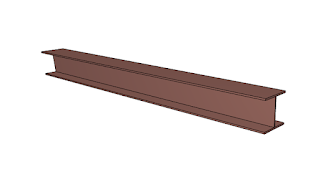

S梁部材の寸法変更があり、一部修正しました。

3D上で確認すると、、　

。。。。　　

S部材が。。RC部材内に納まっていません。。　

　　

これは単純なミスでした。　　

部材の修正の際に、セグメント中央部だけ　

別の断面形状を選択してしまっていたようです。。　

　

部材寸法は同じものも選んでいましたが　

柱での使用を考え、断面形状基準点を部材の中心に　

設定し作成したものを選んでしまっていました。。　

（必要に応じて、さまざまな場合があるかもしれませんが、　

　梁に使用する場合は、基本梁天端に基準点を設定して　　

　断面形状を作成しています。）　　　　

単純なミスを防ぐため、　　

断面形状の名前を付ける際に、部材寸法の最後に　

【～(柱)】とか【～(梁)】とか、つけておくと　　

良いかもしれないですね☆

　

　YS

ArchiCAD セグメント入力した梁修正時の注意点2

　セグメント入力した梁について、　

　3D上で色を付けて見せたい！、となったとき

　個数も少なかったので、ぱぱっと材質を変更し設定して　

　表示させようとしました。　

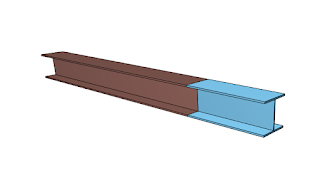

　モデルで確認すると、、　

　。。。　　

　一部しか色がついていません。。　

　以前、フカシ変更のときの注意点として、こちらに　

　書かせていただいていましたが、　

　(http://sherpa-net.blogspot.com/2021/06/archicad_01100798393.html)　　

　　

　うっかりしていました、、、　

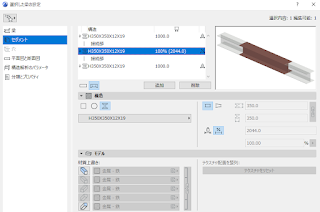

　材質に関してもフカシと同様に、セグメントごとに設定が必要ですね。。　

　　　

　(いくつかの梁をまとめて変更する場合は、以前のブログもご参考下さい。　

　http://sherpa-net.blogspot.com/2021/06/archicad_01464117109.html）　

　　

　みなさまも、修正時のうっかりにはご注意ください☆　

　　

　　YS

ArchiCAD ドア/窓複数壁貫通ツール使用箇所の確認

　[ドア/窓複数壁貫通ツール](VIPツール)を

　どこで使用したか確認したい！、となったとき、

　検索ツール？と思いましたが

　[ドア/窓複数壁貫通ツール] のすぐそばにありました！　　

　[貫通するドア/窓を強調表示]をクリック！　

　　

　貫通ツールを使用したドアに色がついて表示されました。　

　　

　平面上でも確認することができます！　

　　

　また、強調表示の色や、　

　貫通させたい壁間の距離(許容範囲)も設定できるようですね。

　必要に応じて使ってみてください♪　　

　　YS
