Bricscad ブロック図形が解除できない場合

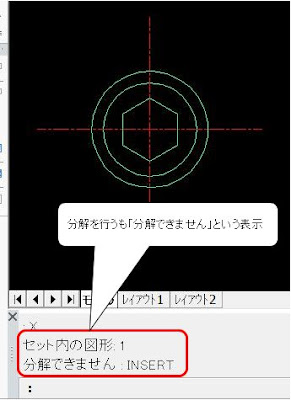

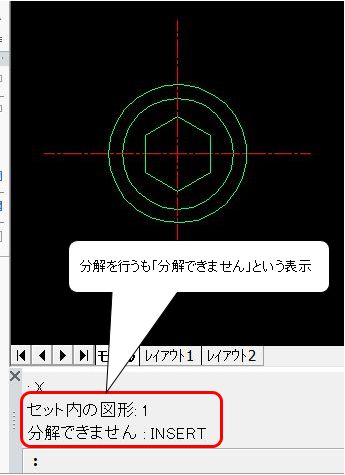

頂いたデータでブロック図形が分解(EXPLODE)できない場合があるかと思います。
理由は分解が許可されていないからです。
以下、分解を許可する方法です。

コマンド欄に「expblocks」と入力します。
図面エクスプローアのブロック設定のウインドウが開きます。
「分解可能」のチェック欄にチェックが入っていないのでチェックをを入れます。
ウインドウを閉じると分解できるようになります。



コマンド欄に「expblocks」と入力すると図面エクスプローアのブロック設定のウインドウが開きます。


「分解可能」のチェック欄にチェックをいれます



T.S
