AutoCAD [DSETTINGS]キー

AutoCADでアイソメトリック法で作図する時のご紹介

(以下 アイソメトリック法=アイソメと省略)

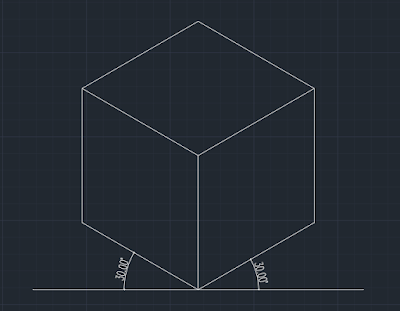

アイソメ30度で箱を作図しました。

これくらいの単純な形状なら[線分]だけでスナップ30度ONにすれば誰でも作成できます。

しかし、この方法ではRのついた形状を作りたくてもできません。

円[CIRCLE]コマンドや円楕[ELLIPSE]コマンドが平面的にしか働かないからです。

よって今回は、[DSETTINGS]コマンドを使って

アイソメ法で正確にRのついたものを作成してみます。

こんなものを作ります。

が、その前に...

ショートカットキー[DSETTINGS]の機能と設定方法をご紹介。

まず始めに[作図補助設定]ウィンドウを開き、

[アイソメスナップ]を選択しましょう。

※[DS]とタイピングして[Enter]で開きます。

画面上のグリッド・カーソル(赤いライン)が斜め(30度)になりました。

画面右下のアイコンも現れました。

[線分]で線を引いてみると、

[直交モード]ONにも関わらずマウスは330度上に拘束されています。

※[線分]開始基点から右方向は330度、左方向は150度に線が走ります。

つまり、アイソメ30度になっています。

(下図より、作図しながら詳細説明)

まず、5m[5000]の線を引きました。

その後、また線を引こうとすると矢印方向にしか動きません。

このまま線を足しても、矩形はX・Z方向しか作図できません。

なので、[F5]キーを押しましょう。

すると、グリッド・カーソル向きが変わりました。

あとは同じ要領でY方向に線を足していくことができます。

つまり、[F5]キーは循環選択です。

押せばすぐにグリッド・カーソル向きが変わるので楽です。

直線を引く

↓

[F5]キー

↓

直線を引く

・

・

・

を、繰り返しXYZ方向を構成・作図する要領です。

さて、ここまでは[DSETTINGS]コマンドを使った直線の引き方説明でした。

これからR部分を作図します。

(記事冒頭で否定した)楕円[ELLIPSE]コマンドを使います。

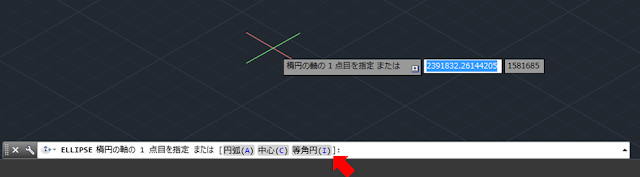

すると、[等角円(I)]が出てきます。

※[DSETTINGS]で[アイソメスナップ]を選択した条件下で選択できるので注意！

楕円自体がアイソメ法に方向を合わせて表示されました。

楕円を描く

↓

[F5]キー

↓

楕円を描く

・

・

・

を、繰り返し適切なXYZ方向を構成・作図する要領です。

(楕円は少し慣れがいると思います。)

さて、ここまでは[DSETTINGS]コマンドを使ったR部分の描き方説明でした。

結果として...

直線と楕円だけで表現されます。

2つの形状を重ね合わせて不要な線を[トリム]すれば前後関係もはっきりできます。

ドア・窓枠・目地の入った壁などはほぼ直線だけなので

比較的簡単に表現できます。

図面をショップドローイングみたいにして着飾りたい時は、

この方法で試しに遊んでみてください^^

Rae
