ArchiCAD [線形寸法]ツールなぞなぞ

？？突然ですが、ここで[線形寸法ツール]なぞなぞ??


まず、ArchiCADで作成した平面図があります。


寸法を配置する時は、
[線形寸法ツール]を使って、ポイント(4点)をクリックして

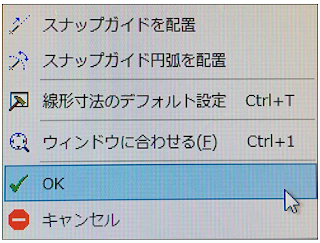

右クリック→[OK]で


自動配置。


してくれますが...
では、
Q: ポイント[2点]→[OK]で
同じもの配置する方法は???
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・

答えは、

端2点です。

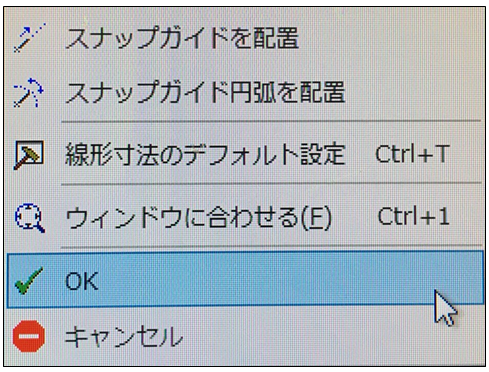

[OK]を押すとどうなるか...

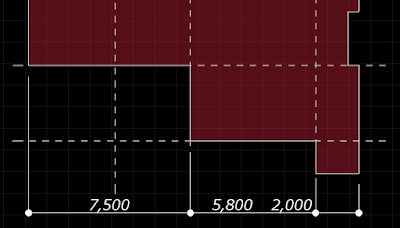

自動配置。
ここからが本題。


配置した寸法をクリックして選択表示(緑に光った状態)してください。


選択表示のまま
[Ctrl]をホールドし、3点をクリック。


勝手に分割配置してくれるんです。


つまり、
押した分だけ分割してくれます^^


あっ!! 間違えた...
って時も


[Ctrl]をホールドし、
消したい寸法線上のポイントをクリックで編集できます。
全部消して、最初から寸法線を引き直す必要ありません。


残り3方向も同じ方法でいれたら完成。
知ってるとかなり楽^3^
