スチールシャッターでは管理用、防火用などで
シャッター横にスイッチBOXが設置されます。

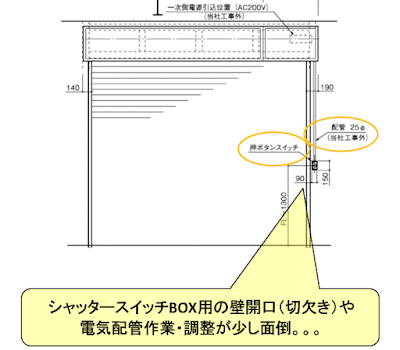

通常スイッチBOXは図のようにシャッターレール枠横の壁に
設置されると思いますが、壁仕上げ前に電気配管や
スイッチBOXの取付け、壁開口（切欠き）等で
工事調整や手間がかかったりします。
今回、少し工夫してシャッタースイッチBOXを
レール枠に組込む形状で実施してみました。
シャッターレール枠にスイッチBOXを組込むことで、
壁仕上げ前の電気配管や壁開口といった作業を
省略することができました。
写真のようにレール枠の見付け巾が大きくなりますが、
この点の打合せ確認ができれば良い案かと思います。
レール枠の見付け巾が大きくしても良い案件では、
また実施したいと思います。
シャッターのスイッチBOX関連では以下のシェルパブログもあります。
ご参考に。。。
T.N
