ArchiCAD_目地オブジェクトで外壁の目地割作成(2)

(1)の続きです…

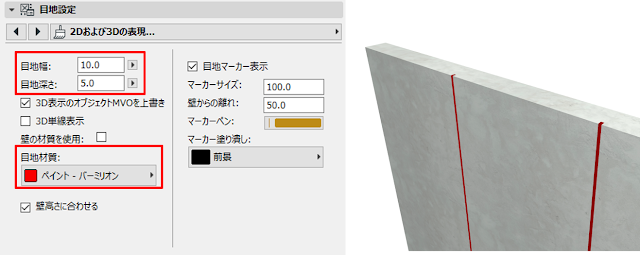

目地の設定を見てみるとサイズだけでなく、

マテリアル等も細かいところまで設定できるようですね。

また、壁高さに合わせるにチェックをいれておくと、

壁の高さ（水平目地の位置）が変わっても追随してくれるので便利です。

伸縮目地表現にチェックを入れると、幅の異なる目地も入れることができました。

設定のフィールドを見ると、「0」か「1」となっておりどのフィールドの目地を

伸縮目地（目地幅が異なる）としたいかを選択できるようになっています。

伸縮目地を利用してALCのコーナーパネルを表現してみるとこんな感じになりました。

コーナーパネルが入るところは15mmの目地となるため、

1のフィールドにのみ「1」として伸縮目地幅は15mmとしました。

基本の目地幅は10mmとしています。

コーナーの目地だけちょっとだけ太く見えるのが分かるでしょうか？

立面図を切り出してみるとこのように見えますので、

目地を割付けて寸法をふっていけば目地割図ができますね。

目地オブジェクトぜひご活用下さい。
