ArchiCAD 梁の断面方向の回転の調整

梁ツールで斜めに水平ブレースを入力したときに、

断面方向の回転の調整がうまくできないときがありました。

そんなときの調整方法をご紹介します。

まず、マジックワンドで梁天端にモルフの面をはります。
（梁が丸ごとモルフとして配置されてしまうことがあるので注意です。）

わかりやすくするために
ビルディングマテリアルを「ガラス-青」にして、
モルフ面を水平ブレースの天端となるようにレベルを変え、
面をのばしました。

続いて、断面図でモルフ面を表示し、水平ブレースの天端を合わせます。
（モルフ面ではなくて参照線とかでもよいと思います。）

3Dにします。
（梁の端部は90°としておきます。）

平行投影にします。
（ウィンドウ＞ツールバー＞3D　でツールバーが出ます。）

水平ブレースの面を選択します。

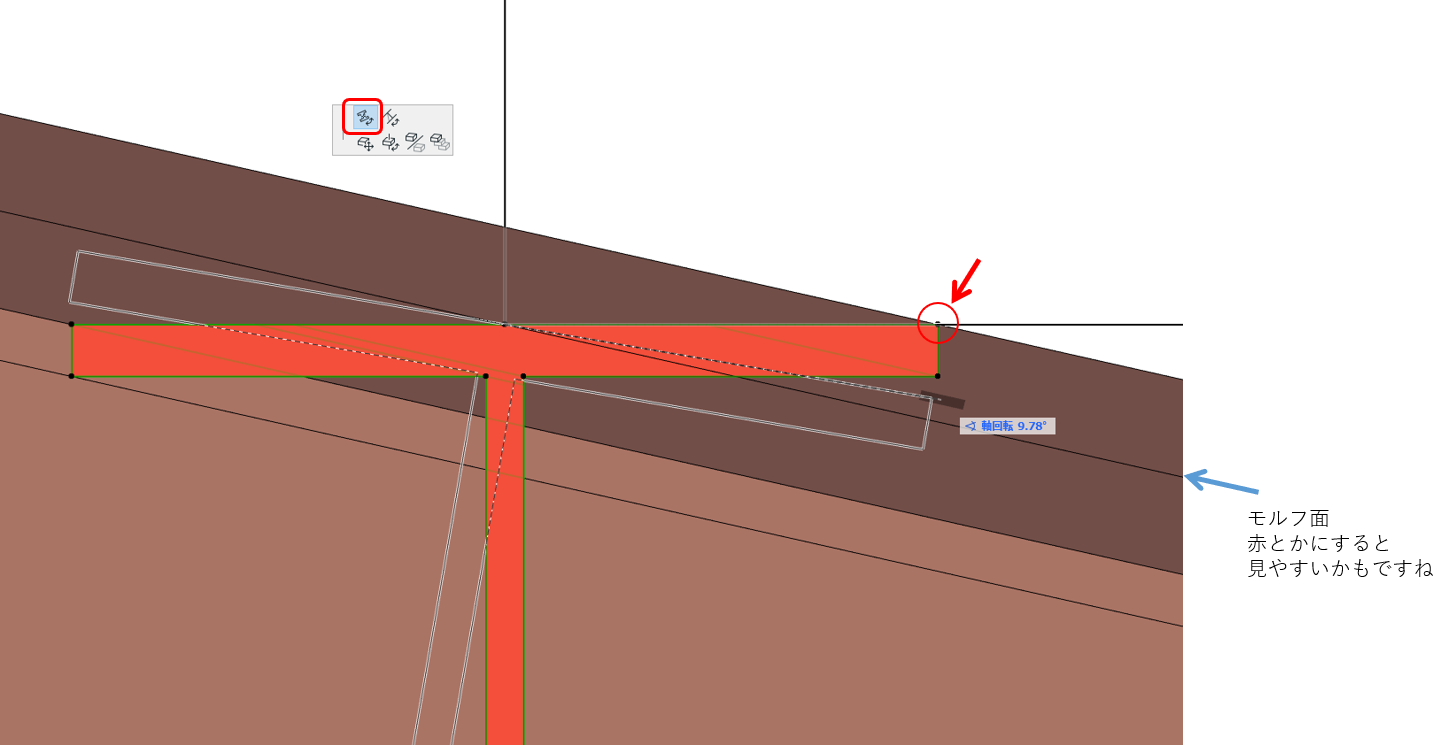

水平ブレースの端点を選択し
モルフ面合わせるように回転します。

↓　合いました。

完了です。

と思ったのですが、

もっと全然簡単な方法があったので、後日ご紹介します‥

これは、違う操作でなんか困ったときに

使えたら使ってみてください‥

y-ito
