ArchiCAD 完成形が把握できる施工ステップ表現！ 表現の上書き編

以前当ブログでもご紹介した
ArchiCAD 完成形が把握できる施工ステップ表現！


これをARCHICAD20の表現の上書きで作成してみました。
以前紹介した内容ではリノベーションとマークアップツールでしたね。
さて今回は工区分けをどこでおこなうか・・・
ひとまずプロパティマネージャーで作成してみました。


参考：ArchiCAD _モデル作成の進捗管理


①プロパティマネージャーで必要工区数+予備を作成します。
予備は今回のモデルではスラブに設定します。

②それぞれの要素のプロパティの工区を選択していきます。

次に上書きルールの作成をしていきます。

施工中の工区を赤色、
未施工の工区を白色半透明、
施工済み工区を上書きなしでグレー色にします。
③上書きルールで1～4工区の施工中、ステップ1～3の未施工工区用のルールを作成します。

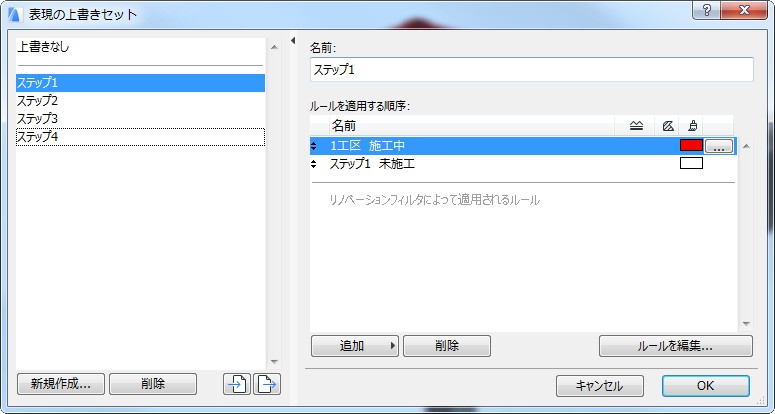

④そしてステップ1～4の上書きルールを作成します。

ここまで設定ができたらあとはビュー登録だけですね。

⑤ビューの角度を決めて上書きセットを1から順番に選択してビュー登録

完成したステップはこんな感じです。

表現の上書きセットはxml形式でインポート・エクスポートできるので
他のデータにも転用可能ですね。

N.Y
