床に排水溝、壁は入り巾木などの欠き込みを入れたい時に
これから紹介する方法を使えば簡単に欠き込みが作れます。
では、床の排水溝から作ってみましょう。
「ホーム」タブから「コンポーネント」の「インプレイスを作成」を選択します。

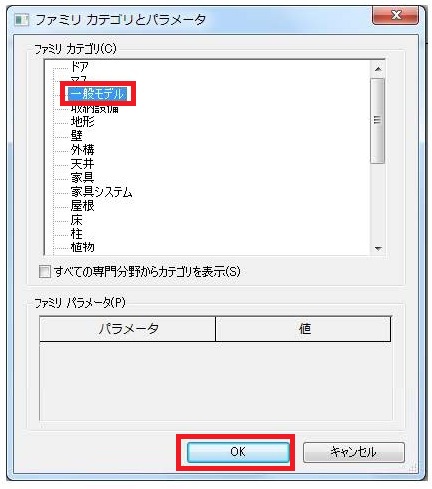

ファミリカテゴリで「一般モデル」を選択します。
名前を付けて「OK」を選択します。
「ボイドフォーム」で「スイープ」を選択します。
「パスをスケッチ」を選択します。
「描画」の「線分」を選択します。
平面上にパスの線を描きます。
「モード」のチェックマークを選択します。
「プロファイルを編集」を選択します。
断面か3Dのビューを選択します。
排水溝の断面形を描きます。
「モード」のチェックマークを選択します。
「切り取り」を選択します。
排水溝を選択します。
次にスラブを選択します。
排水溝の形に溝が出来ました。
同じ要領で入り巾木を作ってみましょう。
「ボイドフォーム」で「スイープ」を選択します。
「パスをスケッチ」を選択します。
「描画」の「線分」を選択します。
パスの線を描きます。
「モード」のチェックマークを選択します。
「プロファイルを編集」を選択します。
断面か3Dのビューを選択します。
入り巾木の断面形を描きます。
「モード」のチェックマークを選択します。
「切り取り」を選択します。
最初に巾木の部分を選択して次に壁を選択します。
入り巾木の形状が出来ました。
簡単にいろいろな欠き込みができますね！！
