以前のブログ、
「 Bluebeam 重ね図での位置合わせ」
で、重ね図作成の際のコツをご紹介していますが、
きちんと位置合わせしたはずなのに
なぜだか作成された重ね図が微妙にズレてしまうことが
たまにありました。。

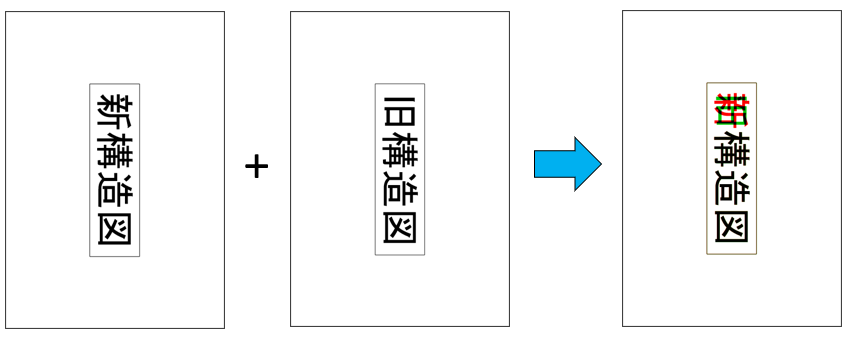

(今回は、設計図に変更がでて、
新しい図面と古い図面を重ね合わせて比較し
変更箇所を確認したい場合についてです。)
新図面と旧図面の重ね合わせ図作成が
一見、うまくできたと思ったのですが、、
もうデータ的に？この重ね図はうまく作成されないんだ、、、
と、微妙なズレをあきらめていましたが
1つ試してみたところ、ズレが解消されたので
ご紹介です★
【図面を回転させてから重ね合わせる】
それだけです。
原因はわからないですが、図面を回転させてから
重ねると
(原因がわからないので、もしかすると変わらず
ズレてしまうこともあるかですが。。)
もし、きちんと位置合わせしてから
重ねたのにズレてしまった、、
ということがありましたら、
試してみてください☆
YS
