Navisworksの[Timeliner]を使用しない簡易ステップ図の作成

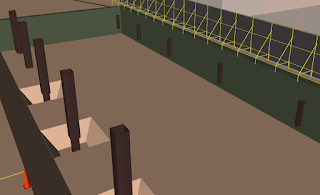

下図のように、Navisworksの[Timeliner]を作成したことある方はお分かりになると思いますが、[Timeliner]は各ステップ毎に日付や色で作業内容を表示させるのに設定がとても複雑です。






そこで、代用方法として、[アニメーション]機能を使用して、上図の鉄骨立方を[Timeliner]なしで
作成したいと思います。

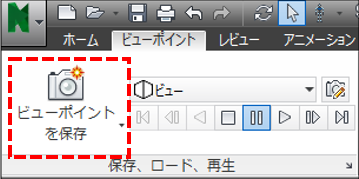

いきなり、ビュー保存。(1枚目)








部材を選び(青表示の状態)、





[項目ツール]から任意の色を選ぶ。
※赤は作業中を表現している。


ビュー保存。(2枚目)



小梁を非表示&ビュー保存。(3枚目)


色変更&ビュー保存。(4枚目)


大梁を非表示&ビュー保存。(5枚目)



色変更&ビュー保存。(6枚目)



柱を非表示&ビュー保存。(7枚目)


すると、こうなります。


逆再生で完了となります。
一度、御試しください。
