構造フレームファミリのプロパティから回転角度をつけたときは
レベルの入力時に注意が必要です。

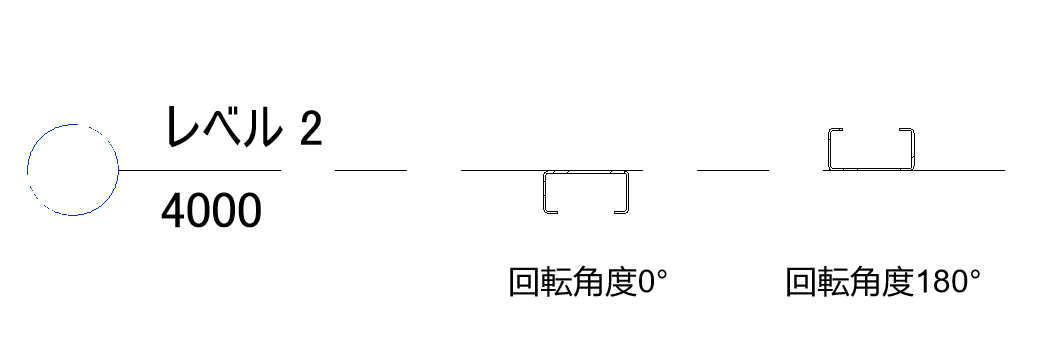

例えばこんな感じで回転角度180°にした場合・・・
鉄骨部材は基準を上にしていると思いますので
部材の高さ分ずれてしまいます。
レベルを入力しようとすると

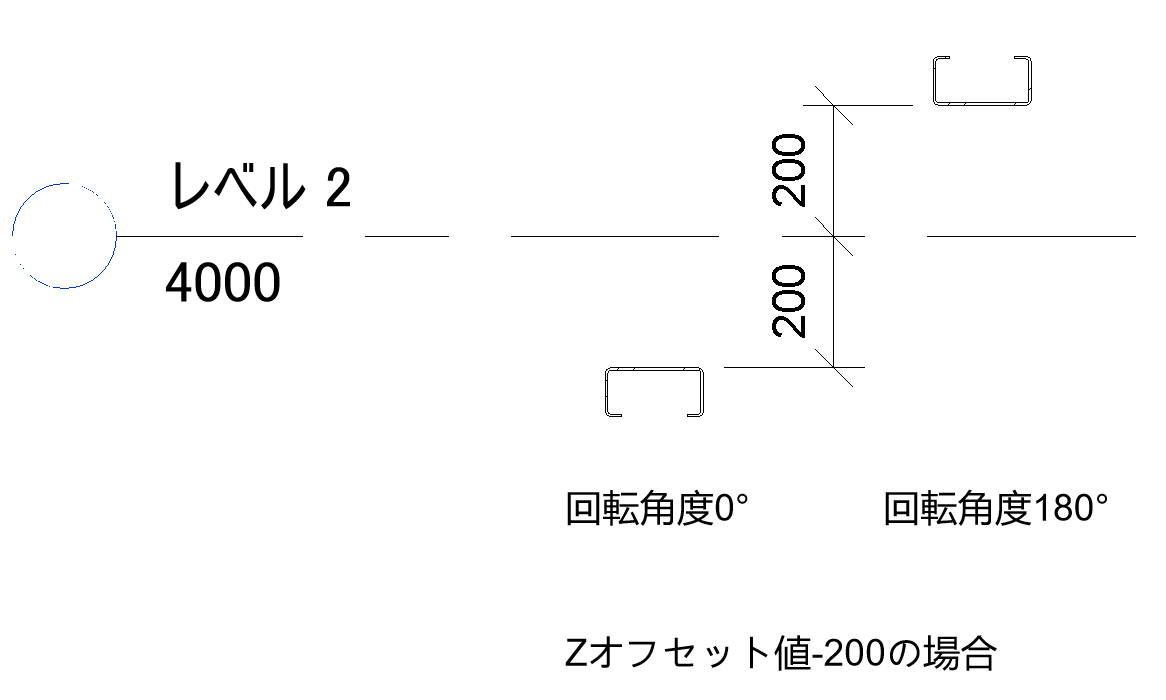

Zオフセット値の場合・・・
始端/終端レベルオフセットの場合・・・
こんな感じで思うようなモデルにならないかもしれません。
複数の人がモデルを編集する場合やタグを配置してレベルを表示したい時に
うまく表現できない問題にもなるので、あらかじめ入力ルールを決めて置くのが
良さそうですね。
N.Y
