ArchiCAD 梁を縦向きにRを付ける

ArchiCADでは縦向きにR加工されたH形鋼を作成しようとしても、縦向きにはRがつけられません。

そこで、縦向きにRをつける方法を紹介します。

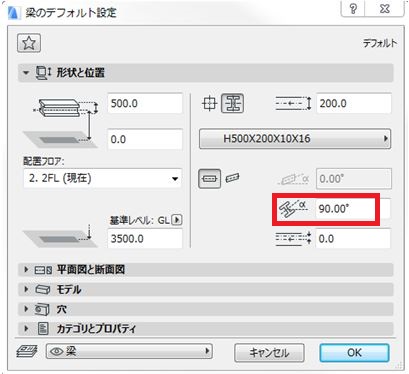

平面上で梁を90°横向きにした状態でR形に梁を描きます。

平面上にR形に描いた梁

 作成した梁を選択してモルフに変換します。

モルフにした梁を縦向きになるよう回転します。

これで縦向きにRをつけた梁になります。
この方法を応用すれば、断面形状で折板の形状を作成して、R加工された折板屋根の作成にも利用できます。


by shoichi.I
