線を面取りしようとした場合に
「この操作には共通の面図形が必要です」
というテキストと共に面取りができない場合があります。
「この操作には共通の面図形が必要です」
これは線が2Dの線ではなく、3Dの線になっており平面では同一上でも3D(Z方向)上では同一上にないので起きる現象です。
Z方向ですが上画像は始点-100終点0、下画像は始点0終点200となっています。

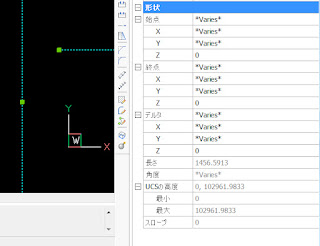

2D作図の場合、一々線を引き直すのも大変なので下画像の様にプロパティ欄にあるZ方向(奥行き)の始点終点の数値を同じ(ゼロ)にすれば同一上の線になり面取りが可能になります。
始点終点のZ方向の数値を0にします
