ArchiCAD 2Dハッチングの作成（その1）

ArchiCADで作図していて、ここにはこのハッチングを埋め込みたいが

大きさが合わない時やない場合は、ハッチングを作成しましょう。

方法は2通りあります。

1つ目は、今あるハッチングを利用して作成する方法と

2つ目は、平面に描いたものを利用して作成する方法です。

今回は、前者の方法で作成します。

「オプション」－「属性設定」－「塗りつぶし種類」の中から

似ているハッチングパターンを探します。

下記のウィンドウが開きます。

ここから似ているハッチングパターンを探します。

探し当てたら、「新規作成」を選択します。

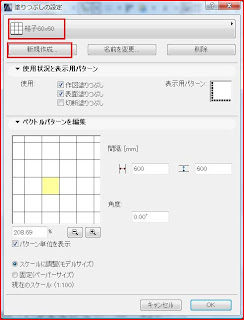

下記のウィンドウが開きます。

ここで名前を付けます。

次にハッチングパターンの間隔を決めます。

これで完成です。

塗りつぶし種類を確認してみてください。

Y.I
