Revit 壁の上・下端をスラブに調整する





壁をアタッチ(上部/下部)する
壁の上下にあるスラブにアタッチする。

   調整する壁を選択し、[修正][アタッチ(上部/下部)]を選択する。(オプションバーで[上部]
チェックが入っていることを確認)
   壁の上部にアタッチするスラブを選択する。





   再度、調整する壁を選択し、[修正][アタッチ(上部/下部)]を選択する。
(オプションバーで[下部]にチェックが入っていることを確認)
   壁の下部にアタッチするスラブを選択する。

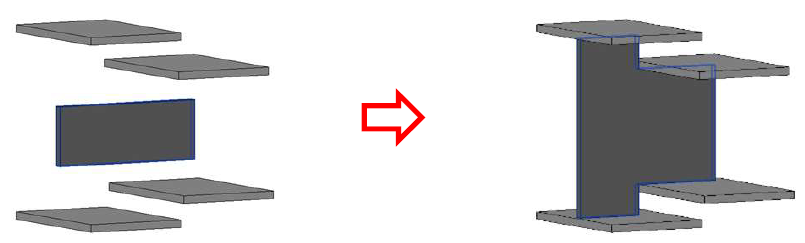

  1枚に対し、スラブが1方向2枚の場合、それぞれのスラブの範囲に調整することができる。
