Revitの3Dビューで色分図を作る

Revitの3Dビューで色分図を作る

3Dビューで見た時も防火区画などの壁を色分けして表示してみましょう。
プロパティの「表示/グラフィックス」の「編集」を選択
「フィルタ」から「編集/新規作成」を選択

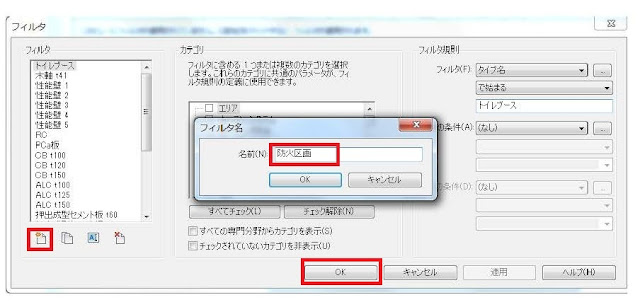

「フィルタ」の新規作成ボタンでフィルタ名を「防火区画」と入力



「カテゴリ」で「壁」を選択し、「フィルタ規則」で「タイプの説明」「等しい」「防火区画」と記入



同じように「フィルタ」の新規作成ボタンからフィルタ名を「防煙区画」と入力

「カテゴリ」で「壁」を選択し、「フィルタ規則」で「タイプの説明」「等しい」「防煙区画」と記入

追加したフィルタ名の「防火区画」と「防煙区画」を選択

「防火区画」の「投影/サーフェス」の「パターン」から色を指定し、塗り潰しを選択


同じように「防煙区画」の「投影/サーフェス」の「パターン」から色を指定し、塗り潰しを選択


防火区画に設定してある壁の一つを選択

「タイプを編集」から「タイプの説明」の欄に「防火区画」と入力

防火区画の壁の色が変わりました。

同じように防煙区画に設定してある壁の一つを選択


「タイプを編集」から「タイプの説明」の欄に「防煙区画」と入力


防煙区画の壁の色が変わりました。
こうすると3Dでも壁の種別を見分けて区画のチェックもできます。

by shoichi.I
